Preisgünstige Wärmekamera PCE-TC 2
Wärmekamera für den Praktiker im Handwerk, Industrie und Forschung

Die Wärmekamera PCE-TC 2  ist optimal bei allen Anwendungen, für die eine punktuelle Temperaturmessung ungenügend ist, jedoch nicht höchste Anforderungen an die Bildauflösung gestellt werden. Durch aktuelle Entwicklungen können in dieser sehr günstigen Wärmebildkamera äußerst preiswerte  Detektoren auf Basis von Focal Plane Arrays mit einer Auflösung von 16 x 16 Punkten eingesetzt werden. Der extrem günstige Preis der Wärmekamera eröffnet viele neue Einsatzmöglichkeiten, die bisher aus Kostengründen nicht möglich waren. Sie sind ideal in der vorbeugenden Instandsetzung, Wartung, Konstruktion ... , gerade im Maschinenbau, Heizungsbau und in der Elektrotechnik. Viele sich anbahnende Ausfälle in der Produktion, lassen sich mit ihnen schon im Vorfeld sicher detektieren. Nur gerade 700 g leicht und einfach in der Bedienung, kann diese Wärmekamera auch von ungeschultem Personal eingesetzt werden. Der Laserpointer der Wärmekamera ermöglicht eine genaue Ortung des Messfeldes. Aufnahmen werden direkt abgespeichert, Sie sehen die Ergebnisse gleich vor Ort und können diese in der Kamera auswerten.  Die Kamera PCE-TC 2 verfügt zusätzlich über einen MMC und SD-Kartenleser. Die Aufnahmen können mit der mitgelieferten SD-Karte auf einem PC angezeigt, abgespeichert und ausgewertet werden. Eine Übersicht aller Wärmekameras sehen Sie, wenn Sie diesem Link folgen: Thermographie-Kameras.

Rückansicht der Wärmekamera

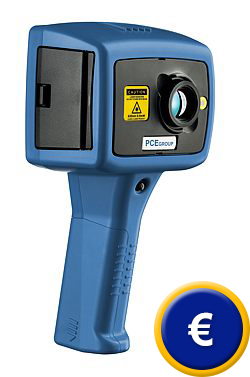

Frontansicht der Wärmekamera

• Temperaturbereich -10 ... +300 °C

• Gesichtsfeld 20° x 20°
• 192 x192 Pixel Displayauflösung
• 16 x 16 Messpunkte
• Spektralbereich 8 ... 14 µm
• Laserpointer zur besseren Zielanvisierung
• Betriebszeit mit einer Akkuladung bis zu 6 Stunden
• 0,7 m minimale Focus-Distanz
• hohe thermische Empfindlichkeit von 0,3°C
• bis zu 1000 Bilder auf SD-Karte speicherbar
• zwei einstellbare Temperaturmess-Cursors
• Bildsicherung mit Zeit und Datum

Anleitung der Kamera
ansehen / ausdrucken:

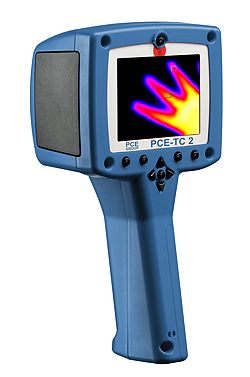

Originalbild einer Hand mit der Wärmekamera

Im linken Beispielbild sehen Sie eine Thermografie Anwendung mit der Wärmekamera PCE-TC 2 bei der Überprüfung eines Schaltschrankes auf hohe Wärmequellen, zurückzuführen durch Überlas- tungen oder schlechte Kontaktierungen von Leiterverbindungen. Die Auflösung von 16 x 16 Pixel ist hierfür, wie auch im Anlagenbau (z.B. Getriebe, Pumpen, Antriebseinheiten usw.), völlig ausreichend.

Hier können Sie im Vergleich zwischen Originalbild und Wärmebild der Wärmebildkamera PCE-TC 2 die Thermische Belastung und Wärmeverteilung einer Kaffeemaschine sehr gut erkennen. Die geringere Auflösung der Wärmebildkamera PCE-TC 2 ist hierfür völlig ausreichend.

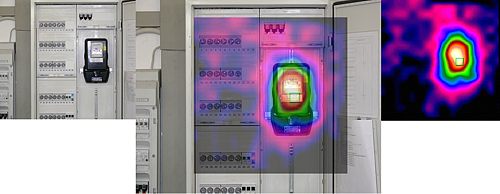

Hier sehen Sie eine Thermographieaufnahme einer Zählertafel mit der Wärmebildkamera PCE-TC 2, links das originale Bild, rechts das Wärmebild, in der Mitte die Kombination aus beiden.

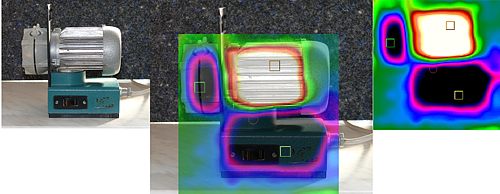

In diesen Beispiel sehen Sie die thermische Darstellung einer Vakuumpumpe, links wider im Original, rechts als Wärmebild und in der Mitte als Kombination.

192 x 192 Pixel

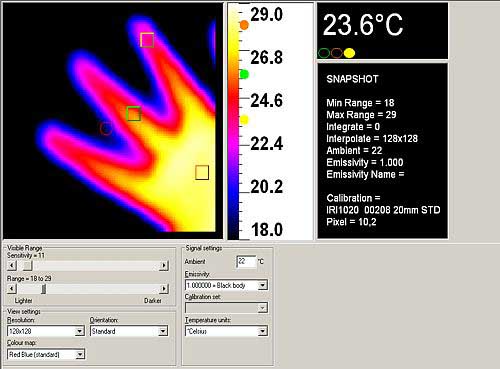

Das Bild zeigt die Software zur Wärmekamera PCE-TC 2
